隧道380v電力系統施工方案
一 、隧隧道施工一般先是洞口放坡,然后截水天溝施工、洞口超前大管棚、大管棚注漿、打鉆、放藥、爆破、、挖勾機排險、出渣、補炮、初期支護、仰拱或墊層、排水板,土工布、防水板、二襯、水溝電纜槽、底板。
二、 隧道施工電器設備介紹 隧道洞口的大型空壓機,隧道內整體的通風風機,隧道洞內照明,前期的打鉆,需要大功率大風量的空壓機,如阿特拉斯空壓機、三一重工空壓機、徐工空壓機、開山空壓機、五環空壓機等在工地多見,二襯施工的噴漿機如阿特拉斯水泥土噴漿機、數控可以移動鑿巖機等等,輸送泵,隧道積水抽水泵,如有支護期有電焊機若干,洞內一般施工不會超過150KW的用電設備,洞口設備200千瓦,水泥砼料廠功率大概在400KW, 還有一些工地使用隧道掘進機、盾構、TBM等大型設備,超過1000KW.負載會更大些。
三、隧道施工電力系統傳統方式 一般在380v供電 范圍內(即500米內)使用380v低壓供電,如果超過500米后,工程隊就會動用大成本將10KV高壓線進洞,解決供電難題。一些隧道洞內采用 3+1的絕緣包裹 電纜,還有些工地采用三根分開的圓截面單股電纜。 如果隧道長度較長如2000米好多工程不遠花大價錢買10KV高壓進洞,只好增大380v導線的截面積,無形之中加大了工程成本。
四、隧道施工電力系統傳統方案問題
兵馬未動糧草先行,作為隧道工程的基礎保障——電力電源,但是如果電力系統不給力,難么施工就無從談起,我們做為多年的隧道施工電力系統配套設備的供應商,總結經驗如下 ,500米內電力系統中,小型設備無需改造基本可以滿足施工,如果超過500米使用 10KV高壓電進洞的成本太高,而1000米以上使用柴油發電設備,成本也不可小覷。面對當今施工環境,只有最精準的投資,最合理的成本才能贏得工程的質量和利益。才能在隧道工程施工這個行業扎下根基,走的更遠。
五、問題分析 針對隧道施工電力系統中存在三大問 題:
1、隧道施工現場多為偏原地區所以電壓普遍不高
2、隧道洞內施工現場多距離洞口變壓器遠電壓低
3、隧道洞內施工現場多線路遠設備啟動電流大瞬間壓降大,至使設備無法啟動。
4、隧道洞內施工隧道較長超過2500米又不愿意使用10KV高壓
六、問題解決方案 我們給您提供三套方案:

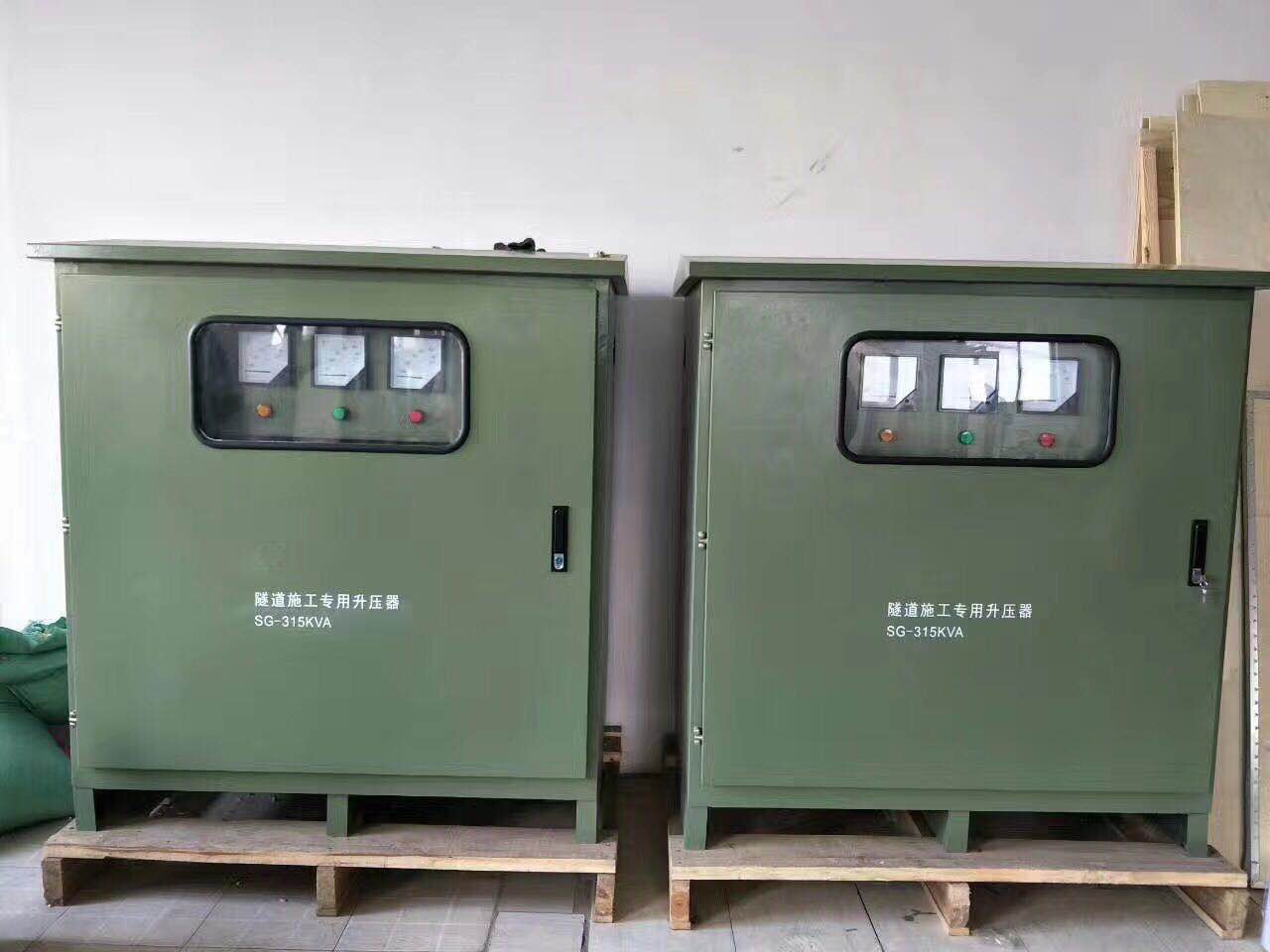

1、 采用380v升壓器將電壓補償升高60-100v,升高到一定值(安全值)電機,電機啟動,接觸器線圈電壓就不會低壓跳閘值了,從可以啟動了,啟動后電壓會下降到400v左右,負載后保證380v。
2、采用將我公司產380v升1200v升壓器1臺,1200v降400v變壓器一臺。1200v電壓通過95平方毫米輸電至2000米處再進行降壓處理將1200v變400v,降低線上電流從而減低線損。使末端設備正常運行。這樣要求把線做好絕緣處理。
3、(適合高精密設備)采用我公司升壓器穩壓一臺,將電壓升高到一個值,設備啟動壓降,我們補償壓降,在電壓降到接觸器跳開前將電壓補償上去,設備正常啟動,電壓恢復到正常值。
